SG 52

Nová generace fasády, která se skládá ze základního systému a širokého sortimentu sloupů a příčníků nabízejíci řešení pro různé estetické a konstrukční požadavky architektonických projektů, prostřednictvím integrálnich řešení.
Základní profily jsou rozměrů od 65 mm do 230 mm pro sloupy, a od 40.5 mm do 205.5 mm pro příčníky, a stejně jako doplňkové příslušenství, jsou kompatibilní pro všechny nové fasády CORTIZO. Kompletní sada těchto profilů a jejich mechanických spojů, dovoluje realizaci všech typů fasád (vertikální, šikmé, s pravým úhlem 90 º, polygonální), a řešení při zasklívání skly velkých rozměrů a hmotností.
Fasáda SG 52 je tradiční systém fasády, známý také jako systém Stick. Upevnění skla k nosným profilům se provádí pomocí spon. Tento systém vyžaduje umístění vložky do komory skla (profil U). Způsob montáže pomocí kombinace spon a U profilu umožňuje upevnění skla na čtyřech stranách.
Maximální přerušení telepného mostu 30 mm, spolu s vysokou kapacitou zasklení až 44 mm a možnost zasklení skly velké tloušťky a energeticky úspornými skly dávají této nové sérii systému fasád vynikající tepelné a akustické vlastnosti.

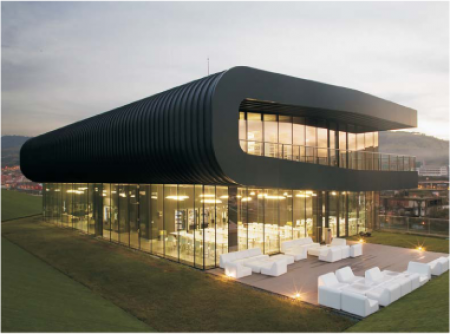

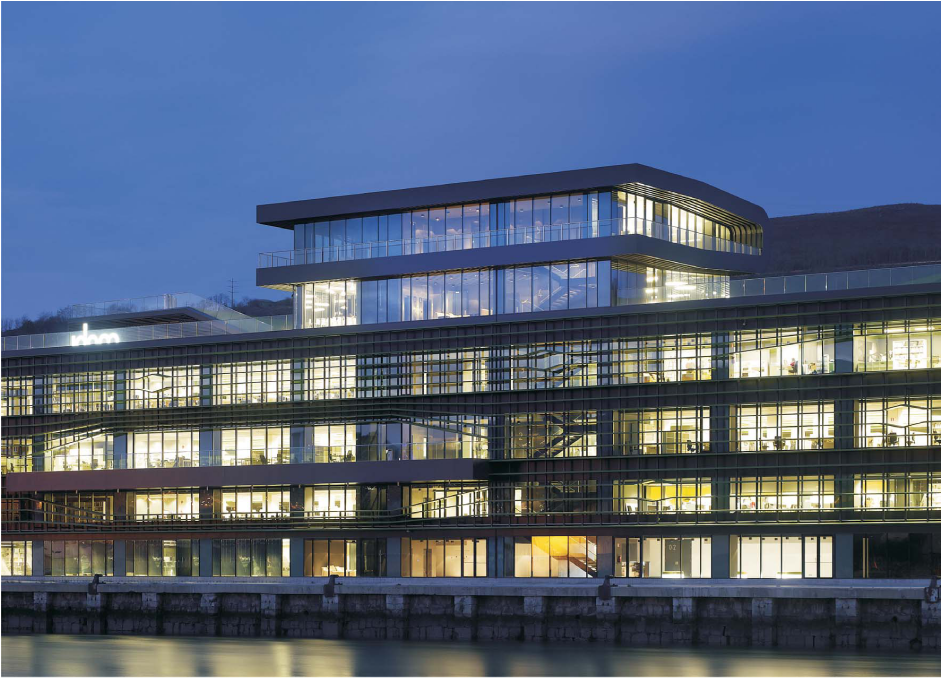

Z vnějšího pohledu na systém je vidět jen sklo (bez profilů).
Zasklení
- Maximální velikost otvoru zasklení: 44 mm.
- Minimální velikost otvoru zasklení: 4 mm.
Součinitel prostupu tepla
- Uw od 0,6 (W/m²K)
- Konzultovat typ, roměry a sklo
Povrchové úpravy
- Možnost dvoubarevnosti
- Lakované barvy (RAL, metalické a texturované)
- Lakované imitace dřeva
- Antibakteriální lakování
- Eloxování
Kategorie dosažené ve zkušebně
- Průvzdušnost (EN 12152:2000): TŘÍDA AE
- Vodotěsnost (EN 12154:2000): TŘÍDA RE1500
- Odolnost proti větru (EN 13116:2001): VHODNÝ
(návrhové zatížení 2000 Pa - bezpečnostní zatížení 3000 Pa)
* Zkoušky vykonané na referenční fasádě 3,00 x 3,50 m.

Části
- Sloup - 52 mm
- Příčník - 52 mm
Přerušení tepelného mostu
- od 6 do 30 mm
Tloušťka stěny profilů
- Sloup – 2.1 y 3.0 mm
- Příčník – 2.1 mm
Možnosti otevírání
- vnější otevírání
- ven výklopné
MAX./MIN. rozměry
Otevírání ven-výklopné
- Šířka max. (L)= 2.500 mm
- Výška max. (H)= 1.800 mm
- Šířka min. (L)= 550 mm
- Výška min. (H)= 550 mm
Maximální hmotnost
- Otevírání ven-výklopné 140 Kg
* Maximální rozměry dle katalogu. Ostatní nutné konzultovat.
