TPH 52

Nová generace fasády, která se skládá ze základního systému a širokého sortimentu sloupů a příčníků, nabízejíci řešení pro různé estetické a konstrukční požadavky architektonických projektů, prostřednictvím integrálnich řešení.
Základní profily jsou rozměrů od 65 mm do 230 mm pro sloupy, a od 40.5 mm do 205.5 mm pro příčníky, a stejně jako doplňkové příslušenství jsou kompatibilní pro všechny nové fasády CORTIZO. Kompletní sada těchto profilů a jejich mechanických spojů dovoluje realizaci všech typů fasád (vertikální, šikmé, s pravým úhlem 90 º, polygonální), a řešení při zasklívání skly velkých rozměrů a hmotností.

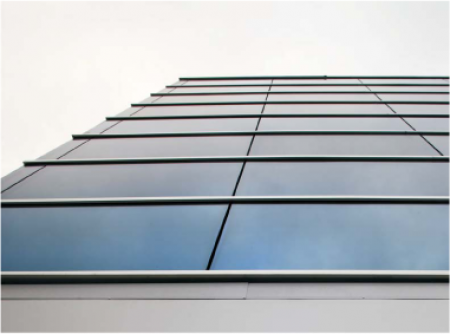

Fasáda TPH 52 je hybridní systém, který vychází z kombinace TP 52 a SG 52. Používá se způsob montáže v horizontálním směru: přítlačná hliníková lišta-vnější krycí lišta, vyzdvihujíc profily z vnější strany v tomto směru. Upevnění skla se realizuje na jeho hranách pomocí spon a U-profilu ve vertikálním směru.
Maximálně přerušení tepelného mostu 30 mm, spolu s vysokou kapacitou zasklení až 50 mm a možnost zasklení skly velké tloušťky a energeticky úspornými skly dávají této nové sérii systému fasád vynikající tepelné a akustické vlastnosti.
Zasklení
- Maximální velikost otvoru zasklení: 44 mm.
- Minimální velikost otvoru zasklení: 4 mm.
Součinitel prostupu tepla
- Uw od 0,6 (W/m²K)
- Konzultovat typ, roměry a sklo
Povrchové úpravy
- Možnost dvoubarevnosti
- Lakované barvy (RAL, metalické a texturované)
- Lakované imitace dřeva
- Antibakteriální lakování
- Eloxování
Kategorie dosažené ve zkušebně
- Průvzdušnost (EN 12152:2000): TŘÍDA AE
- Vodotěsnost (EN 12154:2000): TŘÍDA RE1500
- Odolnost proti větru (EN 13116:2001): VHODNÝ
(návrhové zatížení 2000 Pa - bezpečnostní zatížení 3000 Pa)
* Zkoušky vykonané na referenční fasádě 3,00 x 3,50 m.

Části
- Sloup - 52 mm
- Příčník - 52 mm
Přerušení tepelného mostu
- od 6 do 30 mm
Tloušťka stěny profilů
- Sloup – 2.1 y 3.0 mm
- Příčník – 2.1 mm
Krycí lišta
- Krycí lišta eliptická 85 mm
- Krycí lišta horizontální 34 mm
- Krycí lišta obdélníková: 14, 19, 100 a 145 mm
Možnosti otevírání
- vnější otevírání
- ven výklopné
MAX./MIN. rozměry
Otevírání ven-výklopné
- Šířka max. (L)= 2.500 mm
- Výška max. (H)= 1.800 mm
- Šířka min. (L)= 550 mm
- Výška min. (H)= 550 mm
Maximální hmotnost
- Otevírání ven-výklopné 140 Kg
* Maximální rozměry dle katalogu. Ostatní nutné konzultovat.
